前言

PSA变压吸附技术在各行各业中，已经被广泛的使用。XIJGAS在PSA氮气制取系统中有着成熟完整的技术，并且深入研究其中的重要组件以及维护保养，保证设备在使用中能够更节能，更持久，更高效。下面我们来简单介绍一下其组件以及维护保养细节，如有需要，请联系我们，我们竭诚为您服务，提供制氮系统产品或者提供维护保养，解决您在生产中的问题。

PSA氮气制取系统的构成主要配置如下：

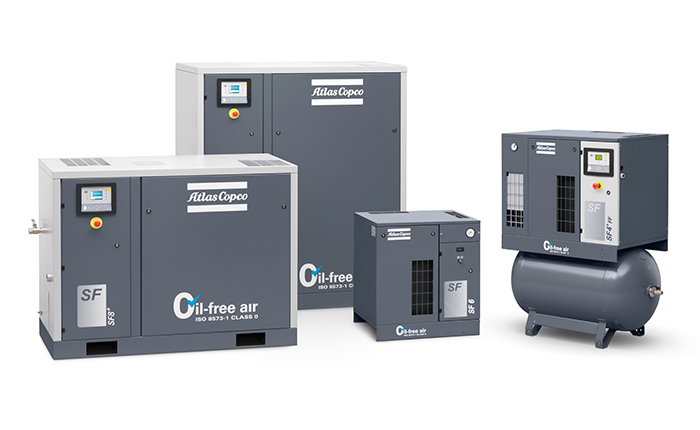

空气压缩机

制氮装置尽量采用独立的气源即空压机，也可利用己有的空压站提供压缩空气，但必须要保证供给制氮系统足够的气量和相对恒定的输入压力。若气源的使用点较多的话，就必须对系统进气压力进行控制，以保证正常平稳的运行。保证稳定的进气压力是制氮系统正常工作的必备条件。

注意：

1.压缩机须装热气导风管，将散热热风导出室外，以免机房温度过高引起设备运行故障！

导风管的安装方法详见压缩机说明书。

2.压缩机须定时做保养，否则会对机器造成损坏，具体保养方法请参考保养说明或者联系我们。

空气缓冲罐

主要功能是作为压缩空气的缓冲器，起稳定和贮存作用，除此外还可收集和排除进入压缩空气源的大部分油水冷凝液。

危险：拆除储罐的相关附件时须卸压以后再拆卸。（如安全阀、压力表）

注意：须定期检查空气罐的排污阀是否能正常排放，避免过多污水积在罐中，影响后级的净化系统，定期检查安全附件：

冷冻式干燥机

    制氮系统前端加装冷却器或冷冻式干燥机，使进入制氮系统的压缩空气干燥，对保证制氮设备正常的使用寿命是十分关键的。

冷冻式压缩空气干燥机是根据冷冻除湿原理压缩空气在冷冻器中和致冷剂进行热交换，空气中的水分冷却后再次发生冷凝，从而将其中所含的大量水蒸气、油雾冷凝成液滴，由自动排水器排出。经此处理后的压缩空气，其干燥度可达常压露点-23℃（压力露点可达1.6℃），含油量不超过3ppm.

注意：

1.冷冻式干燥机须注意制冷有无失效，同时定期检查排水系统是否正常。

2.当设备发生故障，报警灯亮时，须停机检查原因并及时排除故障，否则会对制氮设备的运行产生严重的不良影响。

颗粒过滤器（C级）

进入颗粒过滤器的压缩空气是空气压缩机提供的原料气，此过滤器可排除气源中的残余粉尘及固体颗粒，可以滤除3微米以上之固态颗粒。

注意：记录滤器芯的使用时间，观察排水阀是否正常。滤芯属于耗材，更换时间请参考保养说明或者需要技术支持请联系我们。

警告：不得带压更换滤芯，须卸压后拆卸滤壳，并与非检修部位阀门隔断。

精过滤器（T级）

 精过滤器装在冷冻干燥机后面,可滤除小至1微米之液体及固体颗粒,达到的最低残留油份含量仅0.5PPm。

注意：记录滤器芯的使用时间，观察排水阀是否正常。滤芯属于耗材，更换时间请参考保养说明或者需要技术支持请联系我们。

警告：不得带压更换滤芯，须卸压后拆卸滤壳，并与非检修部位阀门隔断。

超精过滤器（A级）

超精过滤器装在精过滤器的后面,可滤除小至0.01微米之液体及固体颗粒,达到的最低残留油份含量仅0.001PPm。

注意：过滤器芯的使用时间和排水阀是否正常。滤芯是属于耗材，更换时间请参考保养说明或者需要技术支持请联系我们。

警告：不得带压更换滤芯，须卸压后拆卸滤壳，并与非检修部位阀门隔断。

活性炭过滤器

活性炭过滤器可排除气源中残留油份，保证PSA制氮装置碳分子筛的使用寿命，在空气压缩净化系统意外失效的情况下，避免碳分子筛油中毒。

注意：活性炭过滤器的使用时间和前后压差是否正常。更换时间请参考保养说明或者需要技术支持请联系我们。

注意：每次更换活性碳后须检查过滤筛网有无损坏，如有损坏，必须要更换。

警告：不得带压更换活性碳，须卸压后拆进行更换，并与非检修部位阀门隔断。

吸附器 (Ⅰ)(Ⅱ)

吸附器用以将分子筛堆放在一起，形成密度高及表面积大的床层。在床层两头筛板固定住，以达到高的堆放密度和防止分子筛的粉化，从而保证制氮装置加压吸附和减压脱附的效能。

缓冲罐

主要功能是作为氮气的缓冲器，起稳定和贮存作用，除此外还可通过回气为吸附器冲压稳定吸附器顶部纯度，从而保证双塔切换时制品氮气纯度的稳定。

颗粒过滤器（C级）

此过滤器用于清除出口氧气中的全部悬浮颗粒物质（锈，碳粉尘等），包含有滤芯及排放阀。但在设计中不应有液体排放，如出现，将是前置处理部件的失效或故障。

注意：记录滤器芯的使用时间。滤芯属于耗材，更换时间请参考保养说明或者需要技术支持请联系我们。

警告：不得带压更换滤芯，须卸压后拆卸滤壳。
